Percepción
La NUC procesa dos sensores conectados por USB. Cada uno alimenta un pipeline independiente, y ambos publican su salida por ZeroMQ.
Nivel de replicación
ReproducibleEstán los archivos de fabricación. Puedes producir una copia idéntica sin rediseñar nada.
Lo que encuentras aquí
- Pipeline completo de ambos sensores en el código del coordinador
- Todos los parámetros: modos de grid, umbrales de visión y etapas del pipeline de paredes
- Modelos de YOLO usados, con su umbral y dispositivo de inferencia
Lo que falta
- Los pesos de YOLO no se publican aquí: ultralytics los descarga en el primer arranque
- La curva de calibración de profundidad está incrustada en el código, sin el procedimiento con el que se obtuvo
| Parámetro | Valor | Unidad | Notas |
|---|---|---|---|
| RPLiDAR C1 | COM3 | 460 800 baud | Grid de ocupación 2D, paredes, puntos |
| Intel RealSense D435i | USB3 | — | Video RGB al XR, profundidad calibrada, visión |
RPLiDAR C1 — grid de ocupación
Sección titulada «RPLiDAR C1 — grid de ocupación»El grid tiene tres modos, con celda fija de 1 cm en todos ellos. Lo que cambia entre modos es el radio cubierto:
| Modo | Radio | Grid | Frecuencia |
|---|---|---|---|
detail | 1 m | 200×200 | ~12 Hz |
medium | 2 m | 400×400 | ~12 Hz |
panorama | 3 m | 600×600 | ~12 Hz |
El grid se publica como JSON en el tópico lidar_grid. Los puntos con más
de 0,35 s de antigüedad se descartan antes de construirlo.
RPLiDAR C1 — paredes y puntos
Sección titulada «RPLiDAR C1 — paredes y puntos»Los dos modos de esta sección son inmersivos y opcionales: alimentan la escena 3D del headset, no los paneles 2D.
Modo paredes (walls_enabled)
Sección titulada «Modo paredes (walls_enabled)»El sistema acumula hasta 150 000 puntos en una ventana de 4 s y procesa el lote a ~1 Hz. El pipeline tiene cinco etapas, y cada una tiene sus parámetros fijados en el código:
- Proyectar los puntos a un grid 2D de 10 cm, con 0,5 m de margen.
- Morfología para cerrar huecos y quitar ruido: dilatación (kernel 3, 1 pasada), cierre (kernel 5, 2 pasadas) y apertura (kernel 2, 1 pasada).
- Componentes conectados, descartando los de menos de 80 px de área.
- Simplificar las polilíneas con épsilon de 4 px, descartando las de menos de 8 px de longitud.
- Fusionar segmentos: se unen los que difieren menos de 15°, con ajuste a 3 px y extensión máxima de 4 px, y se alinean a la ortogonal con la misma tolerancia de 15°.
El orden importa. Cerrar antes de abrir une los tramos de una misma pared que el LiDAR ve con huecos, y solo después se elimina el ruido suelto; al revés, la apertura borraría puntos que el cierre necesitaba.
La salida son segmentos de pared compactos, listos para la escena XR. Viajan
en binario por el puerto 5007, con los identificadores WSNP para el
snapshot completo y WDEL para los deltas.
Modo puntos (points_enabled)
Sección titulada «Modo puntos (points_enabled)»Publica hasta 12 000 puntos crudos por paquete a ~8 Hz, también por el
puerto 5007, con los identificadores LPSN y LPFR.

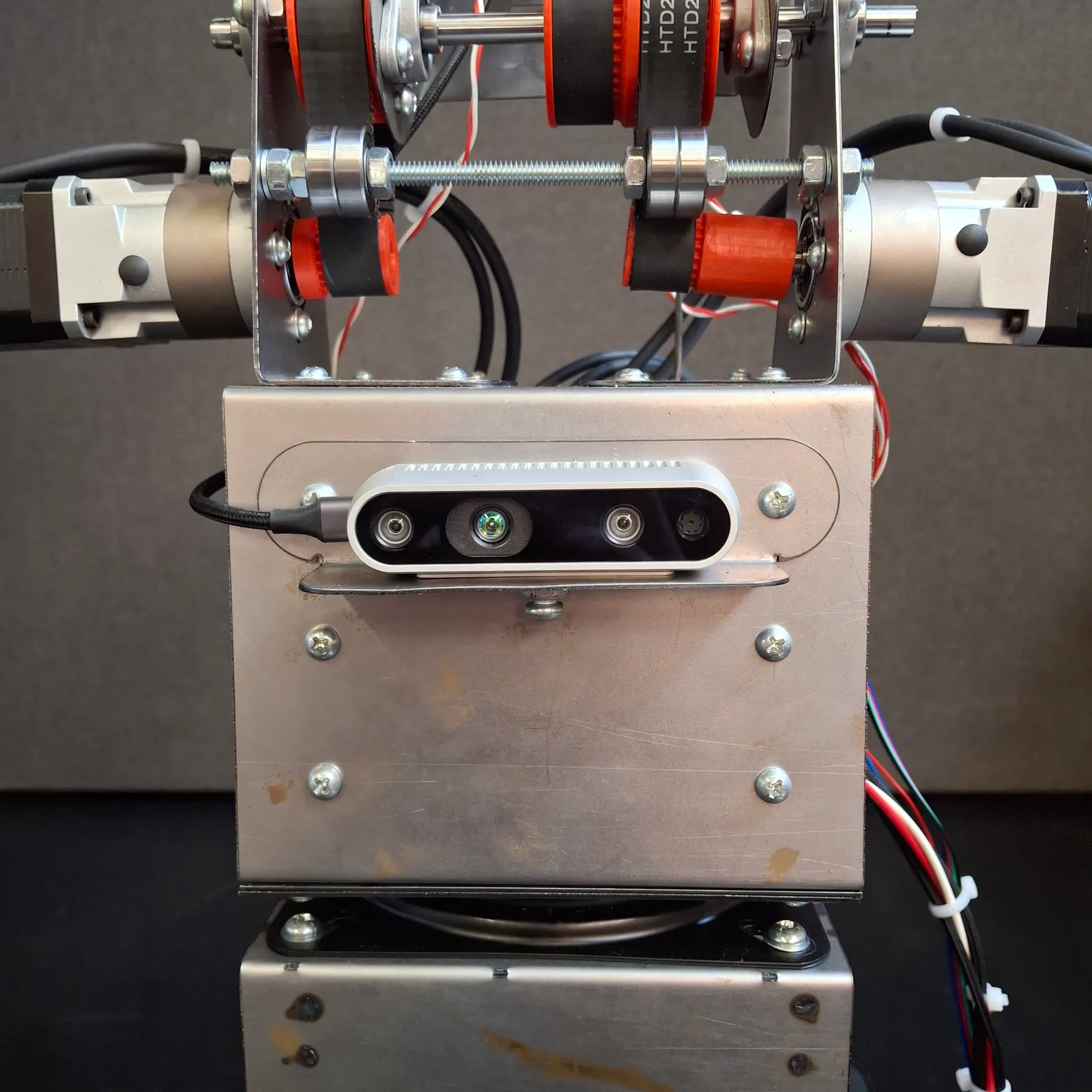

RealSense D435i — video y visión
Sección titulada «RealSense D435i — video y visión»La cámara entrega un stream RGB de 640×480 a un máximo de 30 fps,
comprimido en JPEG con calidad 85. Se publica en el tópico video_rgb, por
el puerto 5555.
La profundidad no se publica en crudo: antes se corrige con una curva de calibración interpolada entre 160 mm y 1000 mm.
Visión por computadora
Sección titulada «Visión por computadora»Corre en CPU, no en GPU, y cada modo carga un modelo distinto. Los dos no son de la misma familia, cosa fácil de pasar por alto al montar el entorno:
| Modo | Modelo | Salida |
|---|---|---|
pose | yolov8n-pose.pt | Keypoints de pose corporal |
segment | yolo26n-seg.pt | Máscaras de segmentación |
| Parámetro | Valor | Unidad | Notas |
|---|---|---|---|
| Dispositivo | CPU | — | La NUC no lleva GPU dedicada |
| Tamaño de entrada | 640 | px | |
| Umbral de confianza | 0,70 | — | Detección descartada por debajo |
| Umbral por keypoint (pose) | 0,20 | — | |
| Máscara mínima (segmentación) | 200 | px | Descarta manchas sueltas |
| Radio de muestreo de profundidad | 10 | px | Promedia un disco, no un píxel suelto |
| Profundidad máxima válida | 2500 | mm | |
| Frecuencia de publicación | 10 | Hz |
La profundidad de una detección no se lee del píxel central sino de un disco de 10 px alrededor: un solo píxel de la RealSense puede venir sin dato o con ruido, y una lectura errónea ahí desplaza el objeto entero en la escena.
Artefacto
Coordinador de la NUC — nuc_master_code.py| Función | Estado |
|---|---|
| Grid LiDAR (3 modos) | Verificado |
| Stream RGB 640×480 @ ~30 fps | Verificado |
| Calibración de profundidad | Implementada |
| Pipeline de paredes y de puntos | Implementado |
| Transmisión RGB-D completa al headset | Pendiente |
| Mapeo global del entorno (SLAM) | Fase futura |
