Comunicaciones del sistema

Remote Hands usa dos protocolos distintos, en dos capas separadas: ZMQ sobre WiFi entre el operador y la NUC, y USB/I²C entre la NUC y la electrónica embebida. Esta página es el contrato completo de las dos capas: qué canal lleva qué, en qué dirección y por qué puerto.

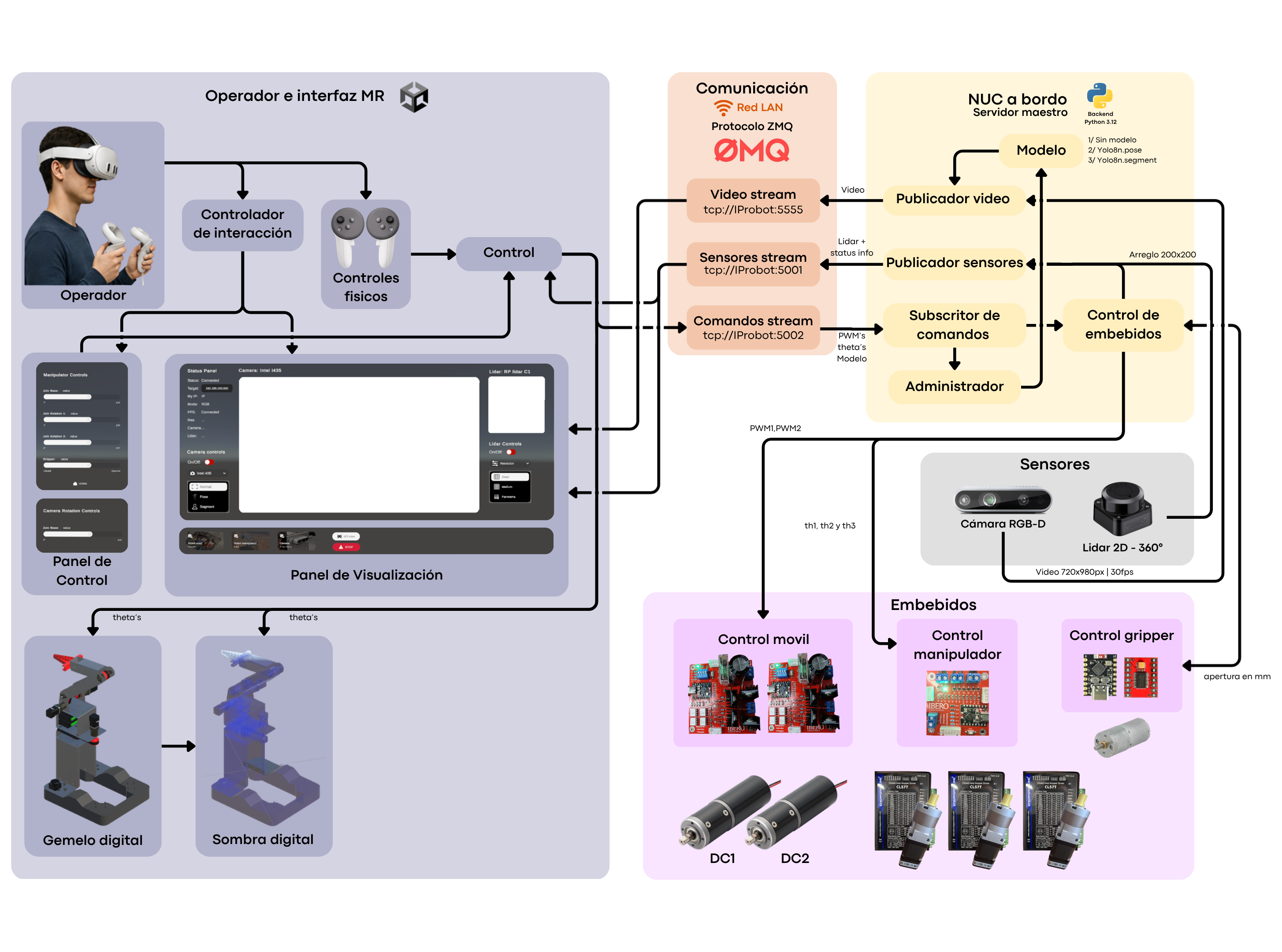

Los dos dominios de comunicación del sistema: ZMQ sobre WiFi del operador a la NUC, y USB/I²C de la NUC a la electrónica embebida.

Meta Quest ↔ NUC

En la capa inalámbrica, el sistema reparte la información en tres canales, uno por responsabilidad, en lugar de multiplexarla sobre un socket único. La razón es el aislamiento de fallos: video, sensores/estado y comandos pueden degradarse o apagarse por separado sin arrastrar a los otros dos. Si el video se reduce o se apaga, los comandos de control y la telemetría siguen llegando.

Canales ZMQ entre la Meta Quest y la NUC

Canal	Dirección	Contenido
Video	NUC → Meta Quest	Frames de cámara comprimidos para visualización en XR
Sensores / estado	NUC → Meta Quest	LiDAR, estado del sistema, confirmaciones de modo, telemetría
Comandos	Meta Quest → NUC	Órdenes de movimiento, manipulador, video y modos de sensores

Puertos ZMQ verificados

Los números de puerto están verificados contra el simulador de latencia WF-IoT, que reproduce los canales, las frecuencias y los tamaños de payload del sistema real. El montaje completo está en el protocolo del experimento.

Puertos ZMQ — verificados contra el simulador de latencia

Puerto	Socket	Dirección	Contenido
5002	SUB bind	Quest → PC/NUC	Comandos JSON (tópico `cmd`)
5001	PUB bind	PC/NUC → Quest	`latency_ack`, `stat`, `mode_ack`, `lidar_grid`
5555	PUB bind	PC/NUC → Quest	`video_rgb` (bytes JPEG)
5007	PUB bind	PC/NUC → Quest	Reservado — datos binarios

Modos de LiDAR

La Meta Quest tampoco recibe todos los datos todo el tiempo. El operador elige un modo de transmisión y el robot envía solo la resolución que esa tarea necesita.

Payload por modo de LiDAR, medido durante el experimento de latencia

Modo	Frecuencia	Payload (JSON)
detail	12 Hz	120 122 bytes
medium	8 Hz	480 122 bytes
panorama	4 Hz	1 080 124 bytes

En las pruebas de latencia, el video se sustituye por JPEG sintético de 640×480 con calidad 85. Cada frame pesa 9 756 bytes de media, a 30 fps. Viaja por el mismo canal que el video real (5555) y tiene su mismo orden de magnitud, así que la carga que impone sobre la red es representativa.

NUC ↔ electrónica embebida

NUC
 └── COM4 (USB) ──► Puente H maestro
                        ├── I²C 0x08 ──► Puente H esclavo (motor base)
                        └── I²C 0x0B ──► Controlador CL57T (3 ejes)
 └── COM5 (USB) ──► Controlador gripper (directo, fuera del bus I²C)
 └── COM3 (USB) ──► RPLiDAR C1 (460 800 baud)
 └── USB3       ──► Intel RealSense D435i

El Puente H maestro concentra el bus I²C, así que la NUC controla tres nodos de movimiento —tracción propia, tracción esclava y manipulador— con un solo canal USB.

El gripper queda fuera de ese bus a propósito. Es el único controlador sin PCB dedicada, y aislarlo en su propio canal serie simplifica el diagnóstico cuando falla.

Por qué dos protocolos y no uno

Cada capa tiene exigencias distintas, y ningún protocolo las cubre bien a la vez.

WiFi con ZMQ tolera pérdida de paquetes y variación de latencia. Eso es aceptable para telemetría y video, donde un frame perdido no compromete nada. USB e I²C son deterministas y de baja latencia, que es justo lo que el control de motores en tiempo real necesita.

Unificar ambas capas en un solo canal habría costado en cualquiera de las dos direcciones. Poner el control de motores sobre WiFi le habría heredado la incertidumbre de la red; poner la telemetría sobre USB habría cargado el canal determinista con tráfico que no lo necesita.

El reparto de responsabilidades que se deriva de esto está registrado en ADR-0001. Para una consulta rápida de puertos y tópicos sin la justificación, está Referencia · Comunicación.
